Датчики положения пневмоцилиндров Festo: отличия серий SME, SMT, SDBT, SMAT и SDAT

Пневматический цилиндр выполняет механическое движение, но сам по себе не передаёт системе управления информацию о том, где находится поршень. Без обратной связи контроллер не может надёжно определить, завершено ли выдвижение штока, вернулся ли исполнительный механизм в исходную точку и можно ли запускать следующую операцию. Для решения этой задачи применяют датчики положения пневмоцилиндров.

В линейке Festo представлены устройства с разными принципами действия и способами передачи данных. Серии SME, SMT и SDBT в основном используют для контроля заданных точек, например втянутого или выдвинутого положения. Модели SMAT и SDAT предназначены для получения информации о перемещении поршня внутри определённого измерительного диапазона. Поэтому выбирать серию только по внешнему виду, размеру корпуса или подходящему монтажному пазу неправильно: сначала необходимо определить, какой сигнал требуется системе управления.

Как работают датчики положения пневмоцилиндров Festo

Датчик положения пневмоцилиндра — это устройство обратной связи, которое определяет положение поршня и передаёт соответствующий сигнал в систему управления. Оно позволяет контролировать, достиг ли шток конечной или промежуточной точки, и использовать эту информацию для управления последующими операциями оборудования.

В поршень цилиндра встроен постоянный магнит или магнитное кольцо. Магнитный датчик положения пневмоцилиндра устанавливается снаружи корпуса, обычно в T-образный или C-образный паз, поэтому прямого контакта с внутренними деталями привода не происходит. При перемещении поршня магнитное поле воздействует на чувствительный элемент и вызывает изменение выходного сигнала.

Датчики положения поршня пневмоцилиндра с дискретным выходом фиксируют прохождение заданной зоны и передают контроллеру сигнал «включено» или «выключено». Их применяют для подтверждения втянутой, выдвинутой или промежуточной позиции. Аналоговые преобразователи работают иначе: они отслеживают изменение магнитного поля в пределах измерительного диапазона и формируют сигнал, пропорциональный текущей координате поршня.

Полученная информация поступает на ПЛК, реле или модуль ввода-вывода. Система управления использует её для запуска следующего этапа цикла, переключения пневмораспределителя, синхронизации нескольких механизмов или остановки оборудования, если ожидаемая позиция не была достигнута.

Основные типы датчиков положения пневмоцилиндров Festo

Серии датчиков Festo SME, SMT, SDBT, SMAT и SDAT можно разделить на две функциональные группы:

— Дискретные датчики положения: SME, SMT и SDBT;

— Преобразователи положения: SMAT и SDAT.

Это разделение важнее, чем различия между отдельными артикулами. Устройства первой группы подтверждают прохождение поршнем настроенной зоны. Модели второй группы оценивают его перемещение в пределах заданного диапазона и передают соответствующее значение в систему управления.

1. Дискретный контроль

Дискретный выход имеет два устойчивых состояния. В зависимости от схемы подключения и функции переключающего элемента это может быть логический ноль или единица, разомкнутый или замкнутый контакт. Датчик положения штока пневмоцилиндра с таким выходом применяют для выполнения нескольких типовых задач:

— Подтверждения полностью втянутого положения;

— Контроля выдвижения штока;

— Обнаружения промежуточной технологической точки;

— Проверки наличия детали в пневматическом захвате;

— Синхронизации нескольких исполнительных механизмов;

— Формирования аварийного сообщения при незавершённом ходе.

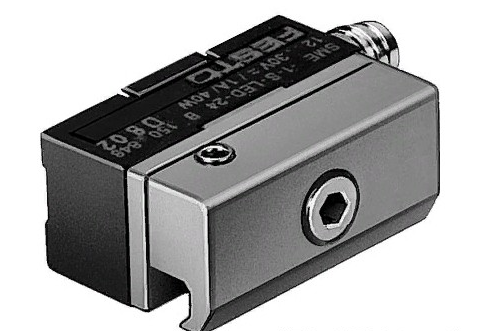

К дискретным устройствам этого типа относится датчик Festo SME-1-S-24-B. Это герконовая модель с нормально открытым сухим контактом и разъёмом M8x1, предназначенная для контроля положения поршня в пневмоцилиндрах.

Для контроля обеих крайних позиций обычно устанавливают два устройства: одно возле задней крышки цилиндра, второе — в зоне переднего положения поршня. Каждый элемент подключается к отдельному входу контроллера. Дискретная схема удобна своей однозначностью. Программе не требуется анализировать числовое значение: достаточно проверить состояние входа. Однако получить по такому сигналу точную величину перемещения, оценить отклонение от целевой позиции или определить несколько промежуточных координат нельзя.

2. Непрерывное определение положения

SMAT и SDAT относятся к преобразователям положения. Они формируют значение, изменяющееся по мере движения магнита внутри чувствительной области. Информация может передаваться в виде сигнала напряжения, токовой петли или цифровых данных через IO-Link — конкретный вариант зависит от серии и исполнения. Такие устройства применяют в задачах, где двух состояний недостаточно. Преобразователь позволяет контролировать глубину запрессовки, положение зажимного механизма, толщину детали, степень закрытия захвата или фактическую длину перемещения. Festo указывает среди типовых процессов ультразвуковую сварку, запрессовку, завинчивание, фиксацию и распознавание годных и бракованных изделий. Важно учитывать, что измерительный диапазон преобразователя не обязательно совпадает со всем ходом цилиндра. Устройство оценивает положение только внутри своей рабочей зоны. Если ход привода больше, датчик устанавливают возле участка, который необходимо контролировать, либо выбирают модель с подходящей длиной измерения.

Сравнение датчиков положения пневмоцилиндров Festo серий SME, SMT и SDBT

В таблице сопоставлены основные технические и эксплуатационные особенности трёх серий.

При подборе конкретной модели необходимо учитывать не только серию, но и полное обозначение изделия: от него зависят схема подключения, рабочее напряжение, функция выхода и допустимые условия эксплуатации.

Сравнение преобразователей положения Festo серий SMAT и SDAT

В таблице сопоставлены основные технические и функциональные особенности серий SMAT и SDAT.

Преобразователь контролирует только тот участок хода, который входит в его измерительный диапазон. При подборе необходимо учитывать полный артикул устройства, тип выходного сигнала, длину контролируемой зоны, размеры корпуса и возможности используемого контроллера.

Как выбрать подходящую серию датчика положения пневмоцилиндров Festo

Подбор начинают с требований конкретного механизма, а не со сравнения отдельных характеристик. Важно заранее определить тип контроля, параметры подключения, режим работы и условия, в которых будет использоваться оборудование.

— Определение задачи: для подтверждения крайнего положения применяют дискретные модели SME, SMT или SDBT. Если требуется отслеживать промежуточную координату, величину перемещения либо несколько зон, выбирают преобразователи SMAT или SDAT. Гироскопический датчик положения для пневмоцилиндра к рассматриваемым сериям не относится, поскольку они определяют положение поршня по воздействию встроенного магнита.

— Согласование с системой управления: выход устройства должен соответствовать входам ПЛК или модуля ввода-вывода. Необходимо проверить напряжение питания, схему PNP или NPN, функцию NO/NC, допустимый ток, количество проводов, тип разъёма и назначение контактов.

— Выбор интерфейса: для SMAT и SDAT требуется совместимый аналоговый либо цифровой канал. Сигналы 0–10 В, 0–20 мА и 4–20 мА обрабатываются по-разному, а для подключения по IO-Link необходим соответствующий мастер-порт.

— Оценка рабочего режима: герконовый SME подходит для сравнительно редких срабатываний, тогда как бесконтактный SMT лучше переносит частые и короткие циклы. При расчёте учитывают скорость движения поршня, продолжительность импульса и время реакции контроллера.

— Определение способа настройки: SME и SMT выставляют вручную перемещением корпуса вдоль монтажного паза. SDBT поддерживает автоматическое обучение, а для SMAT и SDAT дополнительно задают измерительные диапазоны, пороги и допустимые отклонения в программе управления.

— Проверка условий эксплуатации: выбранное исполнение должно выдерживать температуру, вибрацию, влажность, загрязнение и электромагнитные воздействия. Для сварочных участков, пищевых зон, агрессивных сред, низких температур и подвижной прокладки кабеля используют специализированные модификации.

— Проверка полного обозначения: название серии отражает только общую конструкцию и назначение устройства. Точные электрические параметры, степень защиты, устойчивость к внешним воздействиям и специальные допуски определяются полным артикулом.

Итоговый выбор должен учитывать всю цепочку — от характера контролируемого движения до способа обработки сигнала. Такой подход помогает исключить несовместимость с цилиндром и контроллером, а также избежать избыточных функций, которые не будут использоваться в конкретной системе.

Совместимость с пневмоцилиндрами и особенности монтажа датчиков положения Festo

Подходящая электрическая схема ещё не гарантирует, что устройство можно установить на выбранный привод. Необходимо проверить механическую и магнитную совместимость.

Наличие магнита в поршне

Без постоянного магнита датчики положения фесто SME, SMT, SDBT, SMAT и SDAT не смогут определить положение. Внешне два пневмоцилиндра одной размерной группы могут выглядеть одинаково, но иметь разные исполнения поршня. Поэтому перед заказом проверяют полное обозначение привода и его техническое описание. Буква A в маркировке многих цилиндров Festo указывает на наличие магнитного кольца, но полагаться только на один символ без проверки паспорта не следует. В длинных обозначениях соседние индексы могут описывать демпфирование, материалы, резьбу, уплотнения и другие параметры.

Тип монтажного паза

T-образный и C-образный пазы имеют разную геометрию. Устройство для одного профиля нельзя устанавливать в другой только потому, что корпус визуально кажется подходящим. В каталоге Festo модели SME-8 и SMT-8 относятся к решениям для T-паза, а SME-10 и SMT-10 — к исполнению для C-паза. Кроме того, возможна установка через дополнительные держатели на круглые цилиндры и приводы со стяжными шпильками. Даже при совпадении типа паза необходимо проверить список исключений. В документации Festo указаны отдельные сочетания приводов и сенсоров, которые нельзя использовать совместно либо допускается применять только для определённых диаметров. Это связано с геометрией профиля, положением магнита и конструкцией цилиндра.

Расположение на цилиндре

Для контроля крайней позиции поршень сначала переводят в требуемое положение. Затем сенсор помещают в паз и медленно перемещают до появления индикации. После обнаружения рабочей зоны желательно определить обе границы срабатывания и закрепить корпус между ними. Монтаж возле самой границы нежелателен. При вибрации, температурном расширении, люфте механизма или небольшом смещении крепления сигнал может исчезать. Установка ближе к центру области обеспечивает запас устойчивого переключения.

SDBT монтируют иначе. Его располагают так, чтобы конечное положение поршня находилось внутри обозначенной 20-миллиметровой зоны, после чего устройство обучается автоматически либо вручную. Преобразователь SMAT или SDAT размещают с учётом всего контролируемого участка. Обе важные позиции должны попадать в его измерительный диапазон. Если одна из них оказывается за пределами чувствительной области, контроллер будет получать предельное или некорректно интерпретируемое значение.

Фиксация корпуса

Крепёжный винт затягивают моментом, указанным производителем. Чрезмерное усилие может повредить корпус или зажимной элемент, а слабая фиксация приводит к постепенному смещению. Например, для SMT-8M-A в рассмотренном каталоге указан максимальный момент 0,6 Н·м. Это значение нельзя автоматически применять к SME, SDBT, SMAT или SDAT. После затяжки выполняют несколько полных циклов. Проверяют не только включение светодиода, но и фактическое изменение входа контроллера. Индикация на корпусе подтверждает реакцию сенсора, но не гарантирует правильность подключения, адреса входа или логики программы.

Прокладка кабеля

Провод не должен быть натянут, прижат острыми кромками или соприкасаться с движущимся штоком. Возле выхода из корпуса оставляют небольшой свободный участок, чтобы вибрация не передавалась непосредственно на место соединения. Если кабель перемещается вместе с узлом, выбирают исполнение, рассчитанное на энергоцепи и робототехническое применение. Стандартный провод может нормально работать при неподвижной укладке, но быстро разрушаться при постоянном изгибе. Силовые кабели двигателей, сварочное оборудование и преобразователи частоты способны создавать электромагнитные помехи. Сигнальный провод прокладывают с учётом требований производителя оборудования, не формируют лишние петли и по возможности отделяют от силовых трасс.

Проверка после установки

После монтажа рекомендуется проверить:

— Реакцию устройства в требуемой точке;

— Отсутствие ложного переключения на остальных участках;

— Устойчивость сигнала при нескольких циклах;

— Правильность индикации;

— Состояние входа ПЛК;

— Надёжность крепления;

— Отсутствие натяжения кабеля;

— Корректную работу при штатной скорости цилиндра.

Для аналогового преобразователя дополнительно контролируют значения в начале и конце рабочего диапазона. Если сигнал изменяется в обратном направлении, это учитывают в программе либо корректируют расположение устройства, когда конструкция допускает такое изменение.

Заключение

Датчики положения Festo для пневмоцилиндров различаются конструкцией, принципом формирования сигнала и возможностями интеграции в систему управления. Дискретные серии применяют для подтверждения заданной позиции поршня, а преобразователи положения — для контроля перемещения в пределах рабочей зоны. При выборе учитывают технологическую задачу, тип выходного сигнала, совместимость с контроллером, конструкцию монтажного паза и условия эксплуатации. Окончательные характеристики определяются полным обозначением модели, поэтому перед установкой необходимо сверить технический паспорт и таблицу совместимости с конкретным пневмоцилиндром. В компании «Синергия-Ресурс» вы можете купить датчики положения Festo серий SME, SMT, SDBT, SMAT и SDAT для промышленного пневматического оборудования. Специалисты помогут подобрать подходящую модель с учётом типа цилиндра, монтажного паза, требуемого выходного сигнала, способа подключения и условий эксплуатации.
