Оборудование SMC для обеспечения ремонта по техническому состоянию

Незапланированная остановка производственной линии приводит не только к потере выпуска продукции. Предприятию приходится срочно искать причину неисправности, привлекать ремонтный персонал, заказывать комплектующие и пересматривать производственный график. При этом обслуживание оборудования исключительно по календарному регламенту также не всегда экономически оправдано: исправные компоненты могут заменяться до исчерпания ресурса, тогда как скрыто развивающиеся дефекты остаются незамеченными.

Снизить такие риски позволяет переход к ремонту по фактическому техническому состоянию. Его основой становится непрерывный или периодический контроль давления, расхода, положения приводов, продолжительности рабочих циклов, утечек и диагностических сообщений. Полученные данные помогают обнаружить отклонение на ранней стадии и запланировать вмешательство до того, как неисправность приведёт к аварийной остановке.

Для построения такой системы используются интеллектуальные датчики, электропневматические преобразователи, модули удалённого ввода-вывода, контроллеры электроприводов и средства автоматического контроля утечек. SMC Corporation позволяет объединить эти компоненты в общую диагностическую инфраструктуру и передавать сведения о состоянии машины в программируемый логический контроллер, систему диспетчеризации или программное обеспечение технического обслуживания.

Что такое ремонт по техническому состоянию

Ремонт по техническому состоянию, или Condition Based Maintenance — CBM, представляет собой стратегию обслуживания, при которой решение о проверке, регулировке или замене компонента принимается на основании фактических диагностических данных.

При традиционной системе планово-предупредительного ремонта работы выполняются через заранее установленные интервалы: после определённого количества часов, циклов, смен или календарных месяцев. Такой подход остаётся востребованным для обязательных регламентных операций, однако не всегда учитывает реальные условия эксплуатации.

Два одинаковых пневматических цилиндра могут иметь различный фактический ресурс из-за разницы в нагрузке, частоте срабатываний, качестве сжатого воздуха, температуре, запылённости и точности монтажа. Поэтому одинаковая наработка не означает одинаковое состояние компонентов.

Ремонт по техническому состоянию отличается от ППР тем, что решение о вмешательстве принимается по измеряемым признакам ухудшения работы, а исправный узел не демонтируют только из-за наступления календарного срока. Критические отклонения выявляются до полного отказа, поэтому ремонт можно подготовить заранее, заказав детали и выбрав подходящее технологическое окно.

Накопленные диагностические данные используют для уточнения регламентов обслуживания. Это позволяет постепенно корректировать интервалы проверок и учитывать фактические условия эксплуатации конкретной машины.

CBM не отменяет плановые осмотры и обязательные работы. Его задача — дополнить регламент объективными данными и сократить количество как преждевременных замен, так и внезапных отказов.

Для оценки состояния пневматического и электромеханического оборудования контролируют давление на входе и выходе отдельных узлов, расход воздуха или жидкости, положение и ход исполнительного механизма, продолжительность перемещения и число циклов. Дополнительно могут отслеживаться температура рабочей среды и измерительного устройства, величина утечки, состояние электрической цепи, перегрузка, недостаточное питание и другие аппаратные ошибки.

Само по себе отдельное измерение ещё не является полноценной диагностикой. Важно определить нормальный диапазон параметра, установить предупреждающие и аварийные пороги, а также разработать порядок действий при их достижении.

Какие задачи решает мониторинг технического состояния

Диагностическая система должна не просто фиксировать неисправность после остановки машины, а показывать развитие нежелательной тенденции. Например, постепенное увеличение расхода воздуха при неизменном рабочем цикле может указывать на утечку, а рост продолжительности хода цилиндра — на недостаточное давление, повышенное сопротивление или механическую нагрузку.

Мониторинг позволяет решать несколько практических задач:

— Контроль рабочих параметров и их динамики. Система получает текущие значения давления, расхода, положения и других величин. Сравнение показаний во времени помогает обнаружить постепенное ухудшение характеристик до достижения аварийного уровня.

— Выявление аппаратных ошибок. Интеллектуальные устройства могут сообщать о перегрузке, недостаточном питании, перегреве или нарушении связи. Такие сообщения позволяют отличить неисправность измерительного компонента от отклонений технологического процесса.

— Локализация неисправного участка. Ремонтная служба получает сведения о параметре и месте возникновения отклонения, поэтому ей не приходится последовательно проверять всю пневматическую схему. Это сокращает продолжительность диагностики.

— Предупреждение незапланированных остановок. При обнаружении устойчивой неблагоприятной тенденции проверку или ремонт можно провести в заранее выбранное время. Предприятие получает возможность подготовить персонал и необходимые комплектующие.

— Оценка результата обслуживания. Сопоставление значений до и после ремонта показывает, устранена ли причина отклонения. Если параметр не вернулся в нормальный диапазон, диагностику продолжают.

Для этого недостаточно установить один универсальный датчик SMC на входе в машину. Контролируемые точки выбирают с учётом конструкции оборудования, критичности узлов и наиболее вероятных сценариев отказа.

Роль IO-Link в организации технического обслуживания

Принцип работы IO-Link

IO-Link — это стандартизированный цифровой интерфейс связи между ведущим модулем и полевым устройством: датчиком, преобразователем, исполнительным механизмом или другим совместимым компонентом.

Соединение строится по принципу «точка — точка»: каждый порт ведущего модуля обслуживает одно устройство. Через него передаются технологические значения, параметры настройки, идентификационные сведения и диагностические сообщения.

В отличие от обычного дискретного подключения, при котором система получает только состояние «включено» или «выключено», IO-Link предоставляет более подробную информацию. Вместо одного сигнала ПЛК может получать текущее измеренное значение, предупреждение о выходе за установленный диапазон, сведения о внутреннем состоянии устройства и данные, необходимые для его настройки.

Какие данные передаются через IO-Link

Информация условно делится на три группы:

— Технологические данные. К ним относятся давление, расход, положение, состояние выхода и другие значения, используемые при управлении процессом. Эти сведения передаются циклически и позволяют системе оценивать текущую работу оборудования.

— Диагностические данные. Устройство передаёт аппаратные ошибки, предупреждения, сообщения о нарушении допустимого диапазона, недостаточном питании или превышении температуры. По ним ремонтная служба может определить характер отклонения до выезда к оборудованию.

— Параметры устройства. Через интерфейс доступны пороги переключения, единицы измерения, режимы выхода, настройки индикации и идентификационные сведения. Централизованный доступ упрощает настройку и последующую замену компонента.

Такое разделение позволяет использовать одно устройство одновременно для управления технологическим процессом и контроля его технического состояния.

Преимущества интерфейса для ремонтных служб

Дистанционный доступ к параметрам упрощает ввод оборудования в эксплуатацию и последующее обслуживание. Специалист может проверить настройки без ручного обхода всех точек, а при замене совместимого устройства сохранённые параметры могут быть загружены повторно.

Для ремонтной службы это означает сокращение времени поиска причины неисправности и уменьшение количества ручных проверок. Централизованное хранение параметров позволяет контролировать изменения настроек, быстрее заменять компоненты и восстанавливать рабочую конфигурацию.

Предупреждения поступают до аварийного отключения, а накопленные данные можно использовать для анализа повторяющихся отказов. Благодаря этому обслуживание строится не только на реакции на уже произошедшую неисправность, но и на наблюдении за её ранними признаками.

Важно учитывать, что IO-Link не заменяет промышленную сеть верхнего уровня. Ведущий модуль собирает информацию от полевых устройств и передаёт её в ПЛК через EtherNet/IP, PROFINET, EtherCAT или другой используемый протокол.

Датчики бренда SMC для контроля состояния оборудования

Датчики давления

Давление влияет на усилие цилиндров, скорость движения, стабильность захвата и повторяемость операций. Его снижение может быть связано с утечкой, загрязнением фильтра, недостаточной производительностью источника воздуха или одновременной работой нескольких потребителей. Повышенное давление, в свою очередь, увеличивает нагрузку на уплотнения и механические элементы.

Для контроля применяются цифровые устройства серий ZSE/ISE20 и ISE70/71. Подходящий датчик давления SMC выбирают по диапазону измерения, виду рабочей среды, типу выходного сигнала, способу монтажа и необходимой степени защиты.

В системе ремонта по техническому состоянию такие устройства помогают обнаруживать выход давления за заданные пределы, его недостаточный уровень перед исполнительным механизмом и слишком частые колебания параметра. Дополнительные диагностические сообщения могут указывать на перегрузку выходной цепи, недостаточное напряжение питания, повышение внутренней температуры или нарушение заданного режима работы.

Диагностическая ценность повышается, если контролировать давление не только на общем входе, но и перед критичными исполнительными механизмами. Нормальное давление в магистрали не исключает локального падения после загрязнённого фильтра, дросселя или неисправного распределителя.

Датчики расхода

Расход показывает, сколько воздуха или жидкости проходит через выбранный участок за единицу времени. Этот параметр особенно полезен при оценке энергопотребления, поиске утечек и сравнении одинаковых циклов работы машины.

Для воды применяются цифровые устройства семейства PF3W. Для сжатого воздуха используются другие серии, в том числе PFM, PFMB и PF3A — конкретное исполнение зависит от диапазона и условий эксплуатации. Поэтому датчик расхода SMC необходимо подбирать прежде всего по рабочей среде: устройство для воды нельзя автоматически считать подходящим для пневматической магистрали.

Изменение расхода при неизменной производственной операции может свидетельствовать о появлении утечки, износе уплотнений цилиндра, повреждении трубки или соединения. Причиной также могут быть неправильная настройка дросселя, загрязнение канала, изменение давления питания, увеличение продолжительности рабочего цикла или нештатная работа распределителя.

Наиболее информативен не единичный показатель, а сравнение значений за одинаковые циклы. Если расход на одну операцию постепенно растёт, хотя программа и нагрузка не менялись, узел следует проверить до возникновения выраженной неисправности.

Датчики положения и перемещения

Датчики положения позволяют оценивать не только факт достижения конечной точки, но и поведение исполнительного механизма в процессе движения.

Серия D-MP предназначена для измерения положения поршня по ходу цилиндра. Такой датчик перемещения SMC может использоваться для контроля промежуточных положений, проверки повторяемости и обнаружения отклонений в работе привода.

Диагностическими признаками могут быть недостижение заданного положения, изменение точки остановки и увеличение времени перемещения. Отклонение также проявляется в нестабильности положения при повторяющихся циклах, нарушении установленной зоны срабатывания или механическом смещении самого измерительного устройства.

Отдельно следует различать датчики непрерывного положения и автоматические выключатели для фиксации определённой точки. Например, датчик SMC D M9P представляет собой твердотельный автоматический выключатель с PNP-выходом. Он применяется для подтверждения заданного положения поршня или другого исполнительного механизма, но не заменяет D-MP там, где требуется измерять перемещение по всей длине хода.

При диагностике полезно сопоставлять сигнал положения с давлением и временем цикла. Если цилиндр достигает конечной точки, но делает это заметно медленнее, причина может находиться в системе подачи воздуха, регулировке скорости или механической части машины.

Электропневматические преобразователи давления SMC

Электропневматические преобразователи серии ITV регулируют выходное давление в соответствии с электрическим заданием. Они применяются там, где усилие, прижим или давление необходимо изменять программно для разных операций или типов продукции.

Исполнения ITV-X395 с поддержкой IO-Link позволяют не только задавать давление, но и передавать сведения о работе устройства в систему управления.

К основным возможностям относятся:

— Дистанционное управление давлением. Уставку можно изменять из системы управления и выбирать отдельное значение для каждой технологической операции. Это уменьшает объём ручной переналадки оборудования.

— Контроль выходного значения. Система сопоставляет заданное и фактическое давление и выявляет ситуации, когда преобразователь не обеспечивает требуемый режим. Отклонение может стать основанием для проверки подачи воздуха или состояния исполнительного узла.

— Передача диагностических предупреждений. Устройство может сообщать о некорректном задании и превышении допустимого давления. Персонал получает информацию до того, как отклонение повлияет на производственную операцию.

— Централизованная настройка и диагностика. Преобразователь включается в общую систему мониторинга, поэтому его параметры доступны вместе с данными других компонентов машины. Это упрощает обслуживание и анализ повторяющихся нарушений.

Практическая ценность такого решения состоит в возможности сравнивать заданное и фактическое давление. Если команда остаётся неизменной, а выходной параметр не достигает требуемого уровня или становится нестабильным, система может сформировать предупреждение для обслуживающего персонала.

Интеграция пневматического оборудования в систему диагностики

Система удалённого ввода-вывода EX600

Платформа EX600 используется для подключения клапанных островов, входных и выходных сигналов, аналоговых устройств и средств промышленной связи. Она позволяет объединить пневматическую и электрическую части машины в единую структуру управления.

Диагностические функции помогают контролировать состояние входов и выходов, выявлять обрывы цепей и определять участки, требующие обслуживания. Модульная конструкция упрощает адаптацию системы под конкретное количество сигналов и тип используемой сети.

Модули IO-Link Master

Ведущий модуль IO-Link служит связующим звеном между полевыми устройствами и ПЛК. Каждый его порт подключается к отдельному совместимому компоненту, получает технологические и сервисные данные, а затем передаёт их через промышленную сеть.

При построении системы заранее определяют количество контролируемых точек и требуемое число портов, классы портов, параметры питания и объём передаваемых данных. Также учитывают поддерживаемый протокол верхнего уровня, расположение ведущих модулей, требования к степени защиты и необходимость хранения и восстановления параметров.

Контроллеры электроприводов JXC

Серия JXC предназначена для управления электрическими исполнительными механизмами. Исполнение JXCL1 поддерживает IO-Link и позволяет передавать команды, рабочие значения и диагностическую информацию.

Правильно выбранный контроллер SMC помогает включить электромеханический привод в общую систему мониторинга наряду с пневматическими устройствами. Это особенно важно для машин, где используются оба типа исполнительных механизмов.

Контролю могут подлежать текущее положение, команда на перемещение, завершение операции и общее состояние привода. Система также получает аварийные сообщения, числовые параметры движения и сведения об отклонении от заданной последовательности.

Следует учитывать, что совместимость зависит от конкретной серии привода и интерфейса. Подбор выполняют по электрическим характеристикам двигателя, поддерживаемому протоколу, требуемым функциям безопасности и способу управления.

Беспроводная система SMC EX600-W

Прокладка коммуникационных кабелей затруднена на вращающихся столах, подвижных тележках, сменных приспособлениях и роботизированных участках. Кабель постоянно изгибается, требует дополнительной защиты и со временем может стать самостоятельным источником отказов.

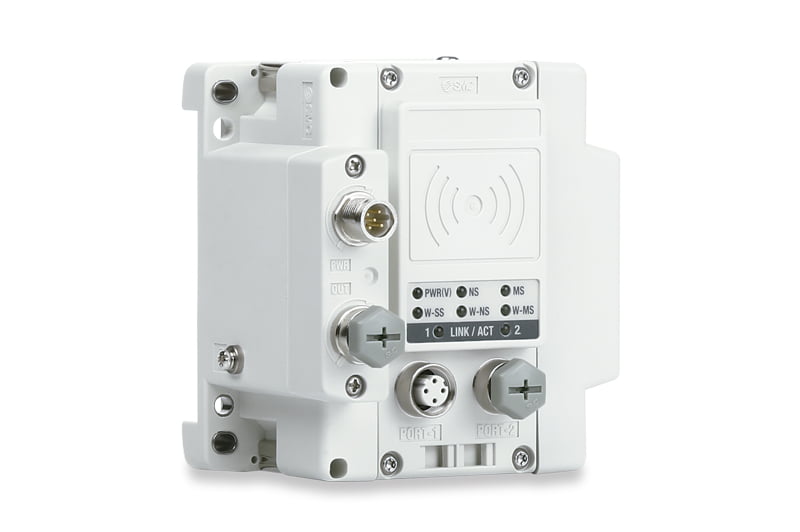

Беспроводная система EX600-W предназначена для передачи данных в условиях промышленного производства без прокладки коммуникационного кабеля к каждому удалённому узлу. Она использует диапазон 2,4 ГГц и частотную перестройку, повышающую устойчивость связи в среде с электромагнитными помехами.

Применение беспроводной системы позволяет:

— Подключать сигналы на подвижных и вращающихся узлах. Решение подходит для столов, тележек и сменных приспособлений, где обычный кабель постоянно изгибается. Снижение механической нагрузки на линию связи уменьшает риск её повреждения.

— Уменьшать объём кабельной разводки. Сокращается количество коммуникационных линий, токосъёмных устройств и промежуточных соединений. При этом питание удалённых модулей и физическое подключение датчиков всё равно необходимо предусмотреть.

— Упрощать модернизацию оборудования. Новые точки контроля можно добавлять без масштабной прокладки кабелей по всей машине. Это особенно удобно при поэтапном расширении диагностической системы.

— Организовывать диагностику в труднодоступных местах. Удалённые модули размещают ближе к контролируемому узлу, что упрощает подключение локальных устройств. При проектировании учитывают радиообстановку, расстояние и наличие экранирующих конструкций.

Беспроводное соединение не означает полного отсутствия проводов: удалённым модулям по-прежнему требуется электропитание, а датчики и исполнительные устройства подключаются к ним физически. Поэтому при проектировании необходимо учитывать расположение источников питания, радиообстановку, расстояние между модулями и экранирующие конструкции.

Контроль утечек сжатого воздуха

Почему утечки важны для диагностики

Утечка — это не только источник дополнительных затрат на электроэнергию. Она может быть ранним признаком износа уплотнений, повреждения трубки, ослабления соединения, неисправности распределителя или ухудшения состояния цилиндра.

Даже небольшая потеря воздуха способна повлиять на работу оборудования. Компрессор включается чаще или работает с большей нагрузкой, давление в удалённых точках становится нестабильным, а скорость и усилие приводов снижаются.

Одновременно увеличивается продолжительность цикла и ухудшается повторяемость операций. В результате возрастает риск неполного перемещения исполнительного механизма или неправильного захвата детали.

Если контролируется только общее потребление цеха, определить конкретную машину или компонент сложно. Поэтому для ремонта по техническому состоянию важна локализация утечки на уровне отдельного оборудования, распределителя или исполнительного механизма.

Недостатки периодического ручного поиска утечек

Переносные ультразвуковые течеискатели полезны при обследовании пневматических сетей, однако результат зависит от регулярности обходов и квалификации специалиста.

У такого подхода есть ограничения:

— Интервалы между проверками. Утечка может появиться сразу после завершения обхода и оставаться незамеченной до следующего обследования. Поэтому периодический контроль не обеспечивает непрерывного наблюдения.

— Высокая трудоёмкость. Проверка большого количества оборудования занимает значительное время и требует участия подготовленного специалиста. Полученные результаты необходимо вручную фиксировать и сопоставлять.

— Ограниченный доступ к узлам. Не все участки можно безопасно обследовать во время работы машины. Для части точек требуется остановка, снятие ограждений или перевод оборудования в сервисный режим.

— Зависимость утечки от положения привода. Некоторые дефекты проявляются только в определённой фазе цикла или при конкретном положении поршня. Во время обычного обхода такой режим может не возникнуть.

Ручной поиск остаётся частью технического обслуживания, но для критичного оборудования его целесообразно дополнять автоматизированным контролем.

Автоматизированная система поиска утечек SMC ALDS

Устройство и принцип работы системы

ALDS предназначена для автоматической проверки пневматических линий машины. В состав решения входят измеритель малого расхода, распределительный клапан и программный цикл испытания на герметичность, выполняемый системой управления.

Блок устанавливается на входе пневматической системы машины. Во время диагностического цикла ПЛК последовательно переводит исполнительные механизмы в предусмотренные положения, изолирует проверяемые участки и фиксирует расход воздуха. Полученные значения сравниваются с установленными критериями.

Ключевым измерительным элементом может выступать расходомер воздуха SMC серии PFM, рассчитанный на определение небольших расходов. Это позволяет оценивать не только факт наличия утечки, но и её величину.

Какие неисправности позволяет обнаруживать ALDS

Система помогает:

— Определить участок схемы с повышенной утечкой. Последовательная проверка отдельных ветвей позволяет сузить область поиска. Чем подробнее схема разделена на контролируемые участки, тем точнее локализация.

— Проверить распределители и цилиндры. Система фиксирует расход в предусмотренных положениях исполнительных механизмов и помогает выявлять внутреннюю негерметичность. Результат служит основанием для дальнейшей проверки конкретного компонента.

— Обнаружить повреждение трубок и соединений. Повышенный расход на изолированном участке может указывать на ослабленное соединение, трещину или другой дефект линии. Точное место затем уточняют при локальном осмотре.

— Измерить и оценить величину утечки. Полученное значение сопоставляется с допустимым уровнем для конкретного участка. Это позволяет отличить незначительное отклонение от дефекта, требующего скорого вмешательства.

— Сформировать и сохранить диагностические данные. Система передаёт сообщение обслуживающему персоналу и может сохранять результаты для последующего анализа. История измерений помогает оценивать развитие дефекта и результат ремонта.

Локализация зависит от того, насколько подробно пневматическая схема разделена на контролируемые участки и как разработан алгоритм испытания. Один общий замер покажет повышенное потребление машины, но не всегда позволит определить конкретный компонент. Для точной диагностики цикл должен поочерёдно проверять отдельные ветви и положения приводов.

Проверка пневмосистемы без длительной остановки производства

Диагностический цикл можно встроить в управляющую программу и запускать в технологических паузах, при переналадке, перед началом смены или после выполнения заданного количества операций. Продолжительность и условия проверки определяются конструкцией машины и требованиями безопасности.

Проверка без длительной остановки возможна, если машина имеет программируемую систему управления, а положения приводов можно безопасно задавать автоматически. Технологический процесс должен предусматривать подходящее временное окно, в течение которого контролируемые участки последовательно изолируются.

Диагностический алгоритм не должен создавать опасности для персонала и оборудования. Полученные результаты необходимо сохранять и интерпретировать по заранее установленным правилам.

Таким образом, ALDS превращает поиск утечек из эпизодического мероприятия в повторяемую диагностическую процедуру.

Как построить систему ремонта по техническому состоянию на базе оборудования SMC

Внедрение CBM целесообразно начинать не с массовой установки датчиков, а с анализа рисков и причин существующих простоев.

1. Определить критичное оборудование

Необходимо выделить машины и узлы, отказ которых приводит к значительным потерям, нарушению безопасности или остановке связанных производственных процессов.

2. Выбрать контролируемые параметры

Для каждого возможного отказа определяют наблюдаемый признак. Например, износ уплотнений может проявляться ростом утечки, а загрязнение фильтра — падением давления после него.

3. Зафиксировать исходное состояние

До настройки порогов следует собрать данные при исправной работе оборудования. Они станут базовым уровнем для последующего сравнения.

4. Установить измерительные устройства

Точки монтажа выбирают так, чтобы показания позволяли локализовать проблему. Иногда один общий измеритель необходимо дополнить локальными устройствами на критичных ветвях.

5. Подключить совместимые компоненты через IO-Link

Интерфейс позволяет получать рабочие значения, параметры и диагностические сообщения, а также централизованно управлять настройками.

6. Организовать сбор и хранение данных

Информация может обрабатываться в ПЛК, SCADA-системе, платформе производственной аналитики или системе управления техническим обслуживанием.

7. Установить пороговые значения

Обычно задают нормальный рабочий диапазон, предупреждающий и аварийный уровни, допустимую продолжительность отклонения и количество повторений за выбранный период.

Однократный кратковременный выброс не всегда означает неисправность. Поэтому алгоритм должен учитывать длительность и повторяемость события.

8. Настроить уведомления

Сообщение должно содержать не только код ошибки, но и понятные сведения: машину, узел, параметр, текущее значение, порог и рекомендуемое действие.

9. Внедрить контроль утечек

Для критичных машин разрабатывают автоматический испытательный цикл и определяют допустимые значения для отдельных участков.

10. Сформировать регламент ремонтной службы

Для каждого предупреждения устанавливают порядок проверки. Например, падение давления может требовать контроля фильтра, регулятора, соединений и состояния источника воздуха.

11. Анализировать накопленную историю

После нескольких месяцев эксплуатации пороги и интервалы проверки уточняют. Излишне чувствительная система создаёт слишком много ложных предупреждений, а завышенные пороги не позволяют обнаруживать ранние признаки неисправности.

Критерии выбора оборудования SMC

При подборе компонентов необходимо учитывать не только измеряемую величину, но и условия конкретной точки установки.

Окончательный выбор выполняют по технической документации конкретной серии. Одинаковое коммерческое название не гарантирует совпадения диапазонов, выходов, резьбы, материалов и поддерживаемых функций.

Преимущества оборудования SMC для ремонтных служб

Комплексное применение измерительных, коммуникационных и управляющих компонентов даёт ремонтной службе более полное представление о состоянии машины.

Основные практические результаты:

— Раннее обнаружение ухудшения характеристик. Система показывает неблагоприятную динамику до полного отказа компонента. Это снижает вероятность внезапной остановки оборудования.

— Сокращение продолжительности простоев. Локализация неисправного участка уменьшает время ручной диагностики. Ремонтная служба быстрее переходит от поиска причины к её устранению.

— Более точное планирование ремонта. Работы можно выполнять в подходящее технологическое окно, заранее подготовив специалистов и детали. Одновременно сокращается количество необоснованных замен исправных компонентов.

— Контроль потребления и утечек сжатого воздуха. Измерение расхода помогает выявлять непроизводительные потери и оценивать состояние пневматических узлов. Эти данные полезны как для ремонта, так и для повышения энергоэффективности.

— Сохранение истории параметров. Накопленные значения позволяют сравнивать состояние оборудования в разные периоды и оценивать результат обслуживания. После замены совместимого устройства сохранённые настройки упрощают восстановление рабочей конфигурации.

— Совместный контроль пневматических и электрических приводов. Данные от разных компонентов объединяются в общей диагностической инфраструктуре. Это повышает прозрачность работы машины и упрощает анализ взаимосвязанных отклонений.

Экономический эффект зависит от критичности оборудования и правильности внедрения. Установка большого количества устройств без понятных порогов, регламента реагирования и анализа данных не обеспечивает автоматического сокращения простоев.

Заключение

Производитель SMC позволяет построить многоуровневую систему контроля пневматических и электромеханических узлов. Датчики давления, расхода и положения передают сведения о рабочих параметрах, электропневматические преобразователи обеспечивают программное регулирование, модули EX600 объединяют сигналы, а контроллеры JXC включают электрические приводы в общую диагностическую инфраструктуру. Беспроводная система EX600-W помогает организовать связь с подвижными узлами, а ALDS автоматизирует поиск утечек в пневматических линиях.

Однако эффективность ремонта по техническому состоянию определяется не количеством установленных устройств. Необходимо правильно выбрать диагностические признаки, зафиксировать нормальное состояние машины, установить обоснованные пороги и определить действия персонала при каждом типе предупреждения. Только в этом случае мониторинг становится рабочим инструментом, который помогает использовать ресурс компонентов рационально и выполнять ремонт до возникновения критического отказа.
