Запорно-регулирующая арматура: принцип работы, основные виды и критерии выбора

Запорно-регулирующая арматура применяется в трубопроводных и технологических системах для перекрытия, регулирования и распределения потоков воды, газа, пара, нефтепродуктов и других сред. Такие устройства устанавливают на магистралях, резервуарах, теплообменниках, насосных станциях и производственных установках, где требуется изменять расход и давление, смешивать потоки или изолировать отдельные участки.

Что такое запорно-регулирующая арматура и какие ее функции

Запорно-регулирующая арматура — это совокупность технических устройств, предназначенных для управления движением жидких, газообразных, парообразных и многофазных сред в трубопроводных и технологических комплексах. Воздействие на транспортируемое вещество осуществляется за счёт изменения площади проходного сечения, полного закрытия канала либо перенаправления потока между отдельными линиями.

Такой вид арматуры объединяет изделия, способные решать две основные группы задач. Первая связана с изоляцией участка коммуникаций, вторая — с управлением параметрами технологического процесса. К основным функциям относятся:

— Полное перекрытие прохода: необходимо для остановки подачи вещества, отключения отдельной ветви, проведения ремонта или локализации аварийного участка;

— Изменение расхода: достигается за счёт уменьшения или увеличения площади, доступной для прохождения жидкости либо газа;

— Регулирование давления: применяется в сетях, где требуется снизить исходное значение или поддерживать его на заданном уровне;

— Распределение рабочей среды: позволяет направлять продукт по выбранному контуру, переключать линии или снабжать несколько потребителей;

— Смешивание веществ: используется для получения смеси с требуемым составом, концентрацией или температурой;

— Защита оборудования: включает предотвращение обратного движения, сброс избыточного давления и автоматическое отключение потенциально опасного участка;

— Создание условий для обслуживания: секционирование магистрали даёт возможность ремонтировать отдельный узел без полной остановки всей сети.

Таким образом, представленные устройства обеспечивают безопасное и управляемое движение рабочей среды, позволяя перекрывать, регулировать, распределять и перенаправлять потоки без остановки всей системы.

Устройство запорно-регулирующей арматуры

Несмотря на различия в назначении и принципе действия, большинство видов запорно-регулирующей арматуры состоит из взаимосвязанных деталей, обеспечивающих управление потоком, герметичность и надёжную работу трубопроводного узла.

— Корпус: служит несущей оболочкой, внутри которой перемещается рабочая среда и размещаются основные механизмы. Его геометрия влияет на гидравлическое сопротивление, а материал подбирают с учётом давления, температуры и химических свойств транспортируемого вещества.

— Запорный или регулирующий орган: непосредственно воздействует на поток, полностью перекрывая проход либо изменяя его площадь. В этой роли могут использоваться шар, клин, шибер, диск, тарелка, плунжер, золотник или мембрана.

— Седло: образует неподвижную контактную поверхность для рабочего органа и участвует в герметичном закрытии проходного канала. Оно может быть встроенным или сменным, с металлическим либо мягким уплотнением, выбранным по условиям эксплуатации.

— Шток или шпиндель: передаёт усилие от рукоятки или исполнительного механизма к подвижной детали. В зависимости от конструкции он совершает вращательное, поступательное или комбинированное движение.

— Уплотнения: предотвращают выход жидкости или газа наружу и ограничивают внутренние перетоки при закрытом затворе. Их устанавливают вокруг штока, между корпусом и крышкой, на седле и в местах соединений, а материал выбирают по температуре, давлению и составу среды.

— Привод: изменяет положение рабочего органа вручную либо по управляющему сигналу. Для этого применяются механические, электрические, пневматические и гидравлические исполнения, которые могут дополняться позиционерами, концевыми выключателями и датчиками положения.

Надежность всего узла зависит от совместимости его компонентов с рабочей средой, расчётными нагрузками, способом управления и условиями последующей эксплуатации.

Принцип работы запорно-регулирующей арматуры

Работа запорно-регулирующей арматуры основана на изменении площади проходного сечения. При перемещении рабочего органа канал открывается, сужается или полностью перекрывается, благодаря чему регулируются расход, скорость движения и давление среды. В закрытом положении подвижная деталь соприкасается с седлом и останавливает поток.

В задвижках, вентилях и регулирующих клапанах рабочий элемент перемещается линейно. Клин или шибер обычно движется перпендикулярно потоку, а тарелка либо плунжер приближается к седлу или удаляется от него. Задвижки преимущественно применяют для полного перекрытия магистрали, тогда как клапаны позволяют точнее изменять пропускную способность.

Шаровые краны и дисковые затворы работают за счёт поворота рабочего органа. В кране шар с отверстием разворачивается относительно оси трубопровода, быстро открывая или закрывая проход. В затворе аналогичную функцию выполняет диск, промежуточное положение которого может использоваться для регулирования, если это предусмотрено конструкцией.

Управление запорной арматурой выполняется вручную с помощью рычага, маховика или редуктора либо автоматически посредством электрического, пневматического или гидравлического привода. Автоматизированные модели получают команды от датчиков, контроллеров или защитных систем и способны точно поддерживать заданные параметры, а при аварии — переводить механизм в безопасное положение.

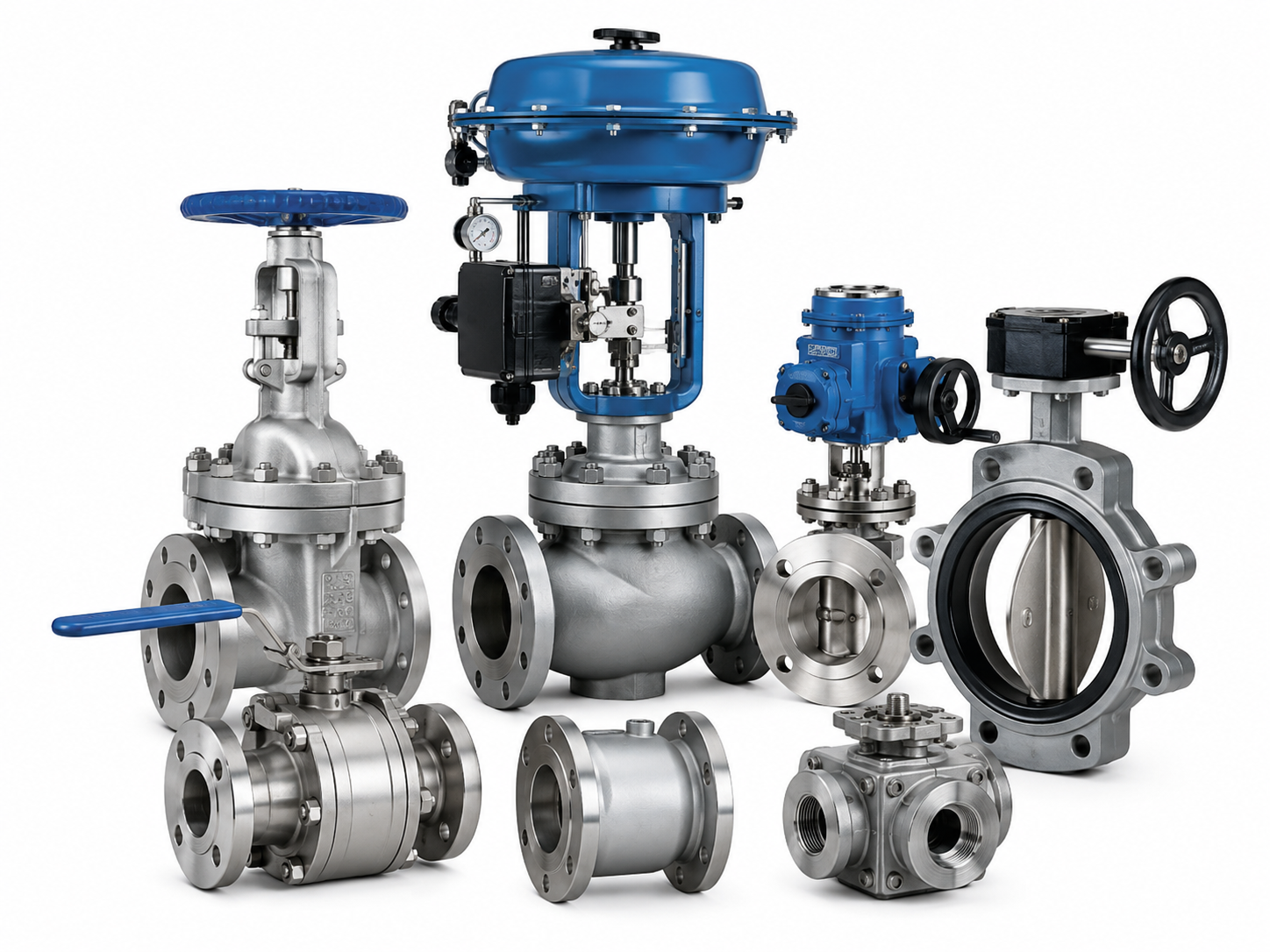

Виды запорно-регулирующей арматуры

Представленные классификации помогают определить, какой механизм подходит для перекрытия, изменения параметров или перенаправления потока в конкретной трубопроводной системе.

1. Функциональное назначение

По выполняемым задачам арматуру разделяют на несколько групп, каждая из которых предназначена для определённого воздействия на рабочую среду.

— Запорная: используется для полного открытия или перекрытия проходного канала. К этой группе относятся краны, задвижки, затворы и запорные клапаны, рассчитанные преимущественно на работу в крайних положениях.

— Регулирующая: изменяет расход, давление, температуру, уровень или другие параметры технологического процесса. Такие механизмы могут длительное время работать при промежуточном положении рабочего органа.

— Запорно-регулирующая: совмещает управление пропускной способностью с возможностью герметично изолировать участок коммуникации. Комбинированные модели применяются там, где один узел должен выполнять несколько операций.

— Предохранительная: защищает трубопровод и подключённое оборудование от недопустимого повышения давления. При достижении установленного значения механизм автоматически выпускает часть транспортируемого вещества, а после нормализации режима закрывается.

— Защитная: отключает аварийный участок при возникновении опасного отклонения, например при резком падении давления или повреждении линии. Её задача заключается в предотвращении распространения неисправности на другие элементы комплекса.

— Обратная: пропускает жидкость или газ только в заданном направлении. При попытке обратного движения затвор автоматически закрывает проход и защищает насосы, компрессоры и иные агрегаты.

— Распределительная и смесительная: направляет среду по нескольким линиям либо объединяет отдельные потоки в необходимой пропорции. Подобные решения используются в отопительных контурах, технологических установках и узлах подготовки продукта.

— Фазоразделительная: удаляет из основного потока компоненты, находящиеся в другом агрегатном состоянии. К этой категории относятся конденсатоотводчики, воздухоотводчики и устройства для отделения масла.

Таким образом, функциональное исполнение выбирают исходя из того, требуется ли перекрытие, регулирование, защита, распределение или очистка транспортируемой среды.

2. Конструкция рабочего органа

Конструктивный тип определяет характер перемещения затвора, гидравлическое сопротивление, быстроту срабатывания и пригодность изделия для конкретного режима работы.

— Задвижки: перекрывают проход клином или шибером, который движется перпендикулярно направлению потока. Они отличаются небольшим сопротивлением в открытом состоянии и преимущественно применяются для отсечения среды на магистралях среднего и большого диаметра.

— Клапаны: управляют потоком при помощи тарелки, плунжера или золотника, перемещающегося относительно седла. Такая схема позволяет плавно менять пропускную способность, хотя сложная форма проточной части может увеличивать потери давления.

— Шаровые краны: оснащаются сферическим затвором со сквозным отверстием. Поворот шара на четверть оборота обеспечивает быстрое открытие или закрытие канала и высокую герметичность в отсечном режиме.

— Пробковые краны: имеют коническую или цилиндрическую пробку с проходным каналом. Они отличаются простой конструкцией и применяются преимущественно в сетях небольшого диаметра.

— Дисковые поворотные затворы: регулируют движение среды с помощью диска, вращающегося внутри корпуса. Небольшая строительная длина и сравнительно малая масса делают их удобными для трубопроводов большого сечения.

— Мембранные устройства: используют эластичную диафрагму, отделяющую приводной механизм от транспортируемого продукта. Такие исполнения подходят для химически активных, загрязнённых или стерильных сред.

— Седельные регулирующие механизмы: изменяют площадь прохода за счёт точного перемещения плунжера относительно одного или нескольких седел. Они применяются на участках, где важно устойчиво поддерживать заданный расход или давление.

При выборе конструкции необходимо учитывать не только диаметр коммуникации, но и требуемую герметичность, допустимые потери напора, частоту переключений и свойства продукта.

3. Способ управления

Положение рабочего органа может изменяться непосредственно оператором либо исполнительным механизмом, получающим внешнюю команду.

— С ручным управлением: приводятся в действие рычагом, рукояткой, маховиком или редуктором. Этот вариант подходит для доступных участков, где переключения выполняются относительно редко.

— С электрическим приводом: управляются электродвигателем и легко интегрируются в автоматизированные комплексы. Они удобны для дистанционного переключения и точного позиционирования затвора.

— С пневматическим приводом: используют энергию сжатого воздуха и отличаются высокой скоростью срабатывания. Запорная арматура с пневматикой широко применяется на промышленных предприятиях и во взрывоопасных зонах при соответствующем исполнении.

— С гидравлическим приводом: работают за счёт давления жидкости и способны создавать значительное усилие. Их устанавливают на крупногабаритных и высоконагруженных узлах.

— Автоматические прямого действия: срабатывают под влиянием самой рабочей среды без отдельного внешнего привода. К ним относятся регуляторы давления, обратные и предохранительные клапаны.

Способ управления определяют по требуемой скорости реакции, усилию, частоте операций, доступности источника энергии и степени автоматизации объекта.

4. Рабочее давление

Допустимый уровень давления влияет на прочность корпуса, толщину стенок, конструкцию соединений и исполнение уплотнительного узла.

— Вакуумная: предназначена для герметизации линий, работающих при давлении ниже атмосферного. Она должна исключать подсос воздуха и сохранять плотность соединений в условиях разрежения.

— Низкого давления: применяется в бытовых, коммунальных и вспомогательных инженерных сетях. К этой группе обычно относят изделия, рассчитанные на номинальное давление до 1,6 МПа.

— Среднего давления: используется в промышленных коммуникациях с более высокими механическими нагрузками. Такие устройства могут эксплуатироваться при значениях до 10 МПа в зависимости от нормативного исполнения.

— Высокого и сверхвысокого давления: устанавливается на ответственных технологических и магистральных линиях. Она изготавливается из прочных материалов и требует особенно точного расчёта корпуса, затвора и присоединительных узлов.

Изделие необходимо подбирать не только по штатному режиму, но и с учётом максимальных, пусковых и возможных аварийных нагрузок.

5. Способ присоединения к трубопроводу

Вариант монтажа определяет герметичность узла, удобство сборки, возможность демонтажа и пригодность арматуры для конкретного давления.

— Муфтовая: соединяется с трубой посредством внутренней резьбы и чаще используется на коммуникациях малого диаметра. Такой вариант распространён в водоснабжении, отоплении и сантехнических сетях.

— Фланцевая: устанавливается между ответными фланцами и фиксируется болтами или шпильками. Разъёмное соединение обеспечивает надёжность и позволяет демонтировать узел для ремонта или замены.

— Межфланцевая: размещается непосредственно между фланцами трубопровода и отличается небольшой строительной длиной. Этот способ характерен для дисковых затворов и некоторых обратных клапанов.

— Приварная: соединяется с трубой сварным швом, благодаря чему достигается высокая герметичность. Метод применяется на ответственных линиях, но усложняет снятие изделия при обслуживании.

— Цапковая: крепится при помощи наружной резьбы, гайки и уплотнения. Она подходит для компактных устройств малого условного прохода, работающих под повышенным давлением.

— Штуцерная: используется преимущественно на трубах небольшого сечения, в измерительных линиях и лабораторных установках. Такое соединение удобно для монтажа манометров, датчиков и компактных регулирующих приборов.

Способ присоединения выбирают с учётом диаметра, давления, требований к разборке, уровня герметичности и особенностей обслуживания трубопроводного участка.

Таким образом, основные типы запорно-регулирующей арматуры различаются назначением, конструкцией, способом управления, допустимым давлением и вариантом присоединения, что позволяет подобрать решение для конкретных условий эксплуатации.

Где применяется запорно-регулирующая арматура

Сфера использования включает практически все объекты, на которых требуется транспортировка, распределение или дозирование жидких и газообразных веществ.

Таким образом, сфера применения напрямую определяет требования к конструкции запорно-регулирующей арматуры.

Характеристики запорно-регулирующей арматуры

При подборе запорной арматуры учитывают совокупность параметров, поскольку диаметр, давление, температура, пропускная способность, герметичность и материалы конструкции связаны между собой.

— Условный проход DN: обозначает номинальный диаметр трубопровода и используется для подбора совместимых элементов системы.

— Номинальное давление PN: показывает допустимое давление, при котором изделие может безопасно эксплуатироваться с учётом возможных скачков и гидравлических ударов.

— Рабочая температура: определяет допустимый температурный диапазон среды и влияет на выбор материалов корпуса, седла и уплотнений.

— Пропускная способность: характеризует объём вещества, проходящий через устройство при заданном перепаде давления.

— Пропускная характеристика: отражает зависимость расхода от положения рабочего органа и может быть линейной, равнопроцентной или специальной.

— Класс герметичности: устанавливает допустимый уровень протечки через закрытый затвор.

— Гидравлическое сопротивление: показывает потери давления, возникающие при прохождении потока через проточную часть.

— Материал корпуса: выбирается с учётом прочности, температуры, коррозионной стойкости и химических свойств транспортируемого вещества.

— Материал уплотнений: определяет герметичность соединений и устойчивость к нагреву, износу, давлению и воздействию реагентов.

— Тип привода: влияет на скорость срабатывания, создаваемое усилие и возможность дистанционного или автоматического управления.

— Строительная длина и присоединительные размеры: определяют совместимость изделия с монтажным участком и параметрами трубопровода.

— Ресурс и циклическая стойкость: показывают количество рабочих циклов, которое механизм способен выдержать без потери основных свойств.

— Коррозионная и химическая стойкость: характеризует способность контактирующих деталей сохранять прочность при воздействии воды, пара, кислот, щелочей и других веществ.

— Уровень шума и вибрации: учитывается на участках с высокой скоростью потока и значительным перепадом давления, где возможно возникновение кавитации.

При оценке параметров также проверяют целостность корпуса, отсутствие застойных полостей и свободное перемещение затвора, поскольку конструкция должна сохранять прочность и герметичность во всех предусмотренных режимах работы.

Как выбрать запорно-регулирующую арматуру

Выбор типа запорно-регулирующей арматуры начинается с определения задачи, которую должен выполнять конкретный узел. Для полного перекрытия трубопровода подходят задвижки, краны, затворы и запорные клапаны, тогда как для точного изменения расхода, давления или температуры необходимы регулирующие модели. Если требуется совместить оба режима, следует выбирать комбинированное исполнение, рассчитанное как на управление потоком, так и на герметичное отсечение участка.

Особое внимание уделяют характеристикам рабочей среды. Необходимо учитывать её агрегатное состояние, химическую активность, вязкость, температуру, наличие твёрдых включений и склонность к кристаллизации. Вода, пар, газ, нефтепродукты, пищевые составы и агрессивные реагенты предъявляют разные требования к материалу корпуса, седла и уплотнительных деталей. Неправильно выбранное исполнение может привести к коррозии, разрушению эластомеров, засорению проходного канала или потере герметичности.

Следующий этап — сопоставление технических параметров изделия с характеристиками трубопроводной системы. Условный проход DN должен соответствовать присоединительным размерам, а номинальное давление PN — учитывать не только штатный режим, но и возможные скачки, гидравлические удары и пусковые нагрузки. Для регулирующих клапанов важна расчётная пропускная способность: подбор исключительно по диаметру магистрали способен привести к нестабильному управлению, повышенному шуму, кавитации и ускоренному износу внутренних компонентов.

Также учитывают способ присоединения, тип привода и условия размещения. Фланцевые конструкции удобны для демонтажа и обслуживания, резьбовые чаще используются на линиях небольшого диаметра, а приварные обеспечивают повышенную герметичность на ответственных участках. Ручное управление подходит для доступных узлов с редкими переключениями, тогда как электрические, пневматические и гидравлические механизмы применяются при дистанционном контроле, частых операциях и автоматизации технологического процесса.

При окончательном подборе формируют основные требования к запорной арматуре, включая класс герметичности, строительную длину, ресурс, ремонтопригодность, коррозионную стойкость, доступность запасных частей и возможность безопасного обслуживания. Все параметры необходимо рассматривать совместно, поскольку подходящее по диаметру устройство может не соответствовать рабочей температуре, давлению, составу среды или требуемой точности регулирования.
