CTR-KV-C0033 Станция прокачки густой смазкой

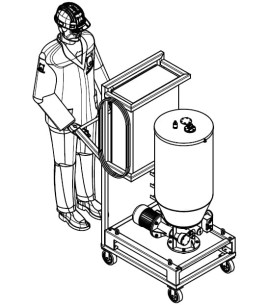

Станция прокачки густой смазкой CTR-KV-C0033 представляет собой агрегат, состоящий из станции густой смазки в сборе со шкафом управления и расходомером, установленные на подвижной телеге.

В комплект поставки входят комплект сервисных плит и РВД.

Основное назначение данной системы – раздельное заполнение и прокачка каналов смазки специализированного оборудования, имеющие резьбовые и модульные монтажные поверхности для подключения систем смазки.

Данное решение позволяет снизить время затрачиваемое на обслуживание барабанов, а также повышает удобство обслуживания и контроль прокачки смазочным материалом.

Станция смазки данного агрегата может быть использована и для других задач.

Принцип работы станции прокачки густой смазкой

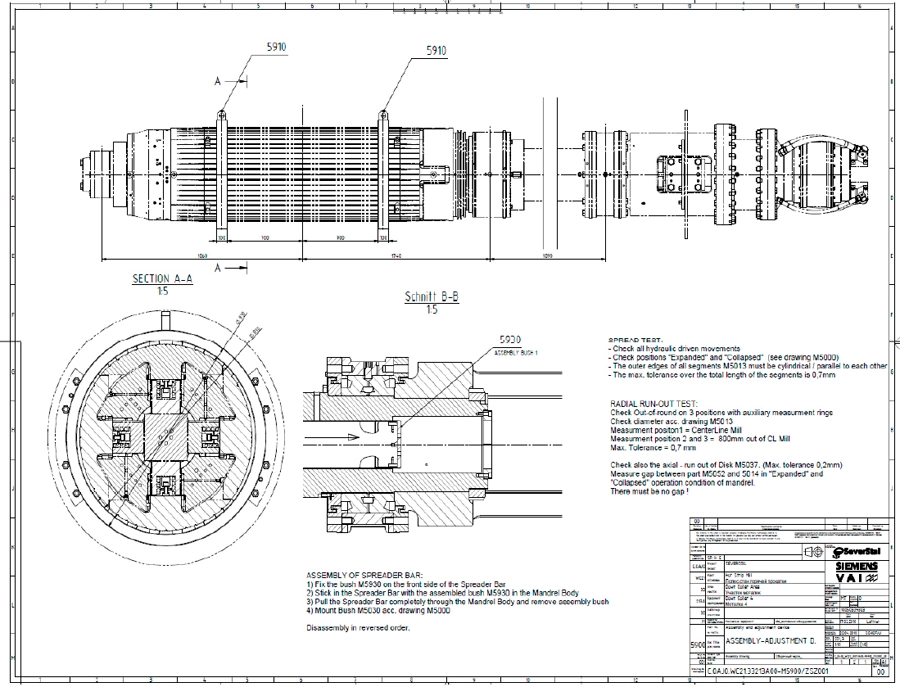

Станция прокачки густой смазкой CTR-KV-C0033 осуществляет подачу смазочного материала индивидуально в каждый канал барабана моталки.

Подключение к каждому каналу осуществляется поочередно с помощью БРС через переходные сервисные плиты, имеющие точную копию посадочных поверхностей исходных монтажных плит под различных фирм-производителей.

Контроль и настройка процесса прокачки осуществляется через панель управления, имеющего дисплей, куда выводятся информационные и аварийные сигналы.

Смазочная станция для густой смазки

За основу качающего элемента используется насосный агрегат ILC 55.G.10.SS.X.B.X.1, имеющего следующие параметры:

• Резервуар 100л
• Максимальное давление 400 бар
• Расход 400 см³/мин
• Двигатель 0,75 кВт, 380В, 50 Гц
• Ультразвуковой индикатор верхнего/нижнего уровня

Станция смазки с клапанами и трубной разводкой установлена на специальную подвижную тележку.

Сервисные (переходные) плиты

Сервисные плиты являются монтажными переходниками для соединения линии нагнетания станции смазки с каждым каналом барабана в отдельности. Данные плиты устанавливаются на посадочную поверхность исходных коллекторных плит для двухлинейных питателей.

Сервисные плиты имеют ответные части БРС (штуцера), установленные в отверстия, соответствующие прокачиваемым смазкой каналам.

Таким образом, путем последовательного переключения БРС на плитах осуществляется прокачка каждого канала до точки смазки.

Всего в комплекте поставки включены 3 шт сервисных плит, поверхности которых адаптированы в соответствии с разрабатываемыми чертежами.

Полная прокачка каналов барабана контролируется визуально по факту выхода смазки в соответствующих точках.

На подвижной тележке предусмотрены места для хранения плит и .

Примечание. В дальнейшем возможно изготовление дополнительных плит для обслуживания более широкого спектра аналогичного оборудования.

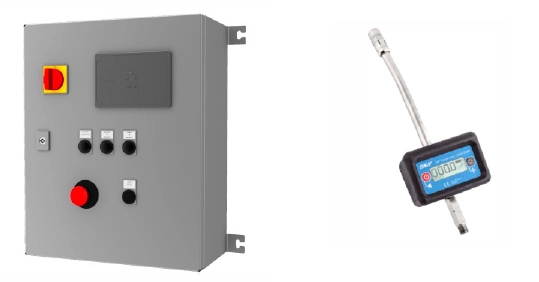

Шкаф управления

Шкаф управления осуществляет контроль и управление процессом прокачки густой смазкой, а также мониторинг состояния всей системы.

Шкаф управления работает совместно с аналоговыми датчиками давления и расходомером (счетчиком смазки). Расходомер независимо осуществляет контроль количество нагнетаемой смазки.

На панели оператора возможно контролировать следующие параметры:

• Функционирование
• Время работы (настраивается оператором)
• Наличие и индикация давления в системе
• Сигнализация о превышения давления (настраивается оператором)
• Контроль и индикация уровня смазки в резервуаре системы
• Контроль состояния напорного фильтра

Шкаф управления установлен на специальную подвижную тележку.

Мобильная тележка

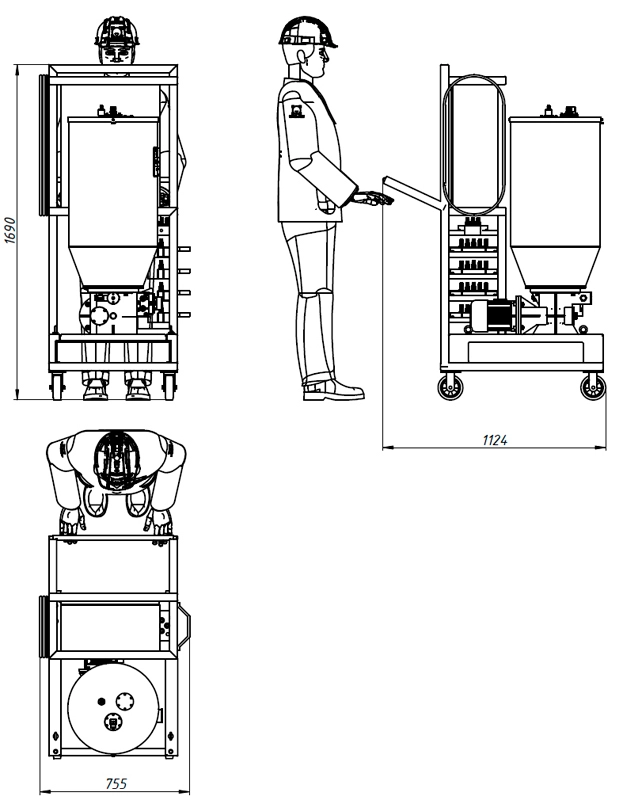

Для удобства работы вся система смонтирована на тележке с поддоном

Ознакомиться с проектированием и производством гидросистем компании Синергия-Ресурс Вы можете в разделе справочно-технической информации.

Сроки поставки и гарантийные обязательства

Гарантийный период составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки, при условии, что оборудование установлено и эксплуатируется в соответствии с требованиями Технико-эксплуатационной документации.

Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу Синергия-Ресурс может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет 11-12 недели после поступления предоплаты на счет Синергия-Ресурс или заключения договора, и согласования c Заказчиком проектно-технической документации.

Сроки поставки и гарантийные обязательства

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу Синергия-Ресурс может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет Синергия-Ресурс или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
