DXE5J - Сервораспределитель пропорциональный быстродействующий со встроенной электроникой

DXE5J - это четырех позиционный (3 обычных позиции + 1 аварийная) четырех линейный сервораспределитель с электромагнитным пропорциональным управлением, в котором золотник перемещается в притерной с ним гильзе.

• Золотник приводится в движение при помощи пропорционального высокодинамичного электромагнита, который обеспечивает высокое быстродействие клапана и не требует пилотного управления.
• Положение золотника контролируется линейным датчиком (LVDT - линейно регулируемый дифференциальный трансформатор) по замкнутому контуру регулирования, что позволяет достичь высокой точности и воспроизводимости.

1	Сервораспределитель
2	Пропорциональное электроуправление
3	Типоразмер	ISO 4401-05
4	Встроенная электроника и обратная связь по положению золотника
5	Золотники с линейной характеристикой по расходу	LZ = нулевое перекрытие для малых перетечек (стандарт)
6	Расход	60 = 60 л/мин 100 = 100 л/мин
7	Вид аварийной позиции	F1 = закрытые центры F3 = перетекание	FC = перекрещивающие центры
8	Номер серии	Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
9	Уплотнения	N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей
10	Сигнал управления	E0 = напряжение ±10 В E1 = ток 4...20 мА
11	Разъем	K11 = 6 контактов + «земля»
12	Функция контакта С	А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль

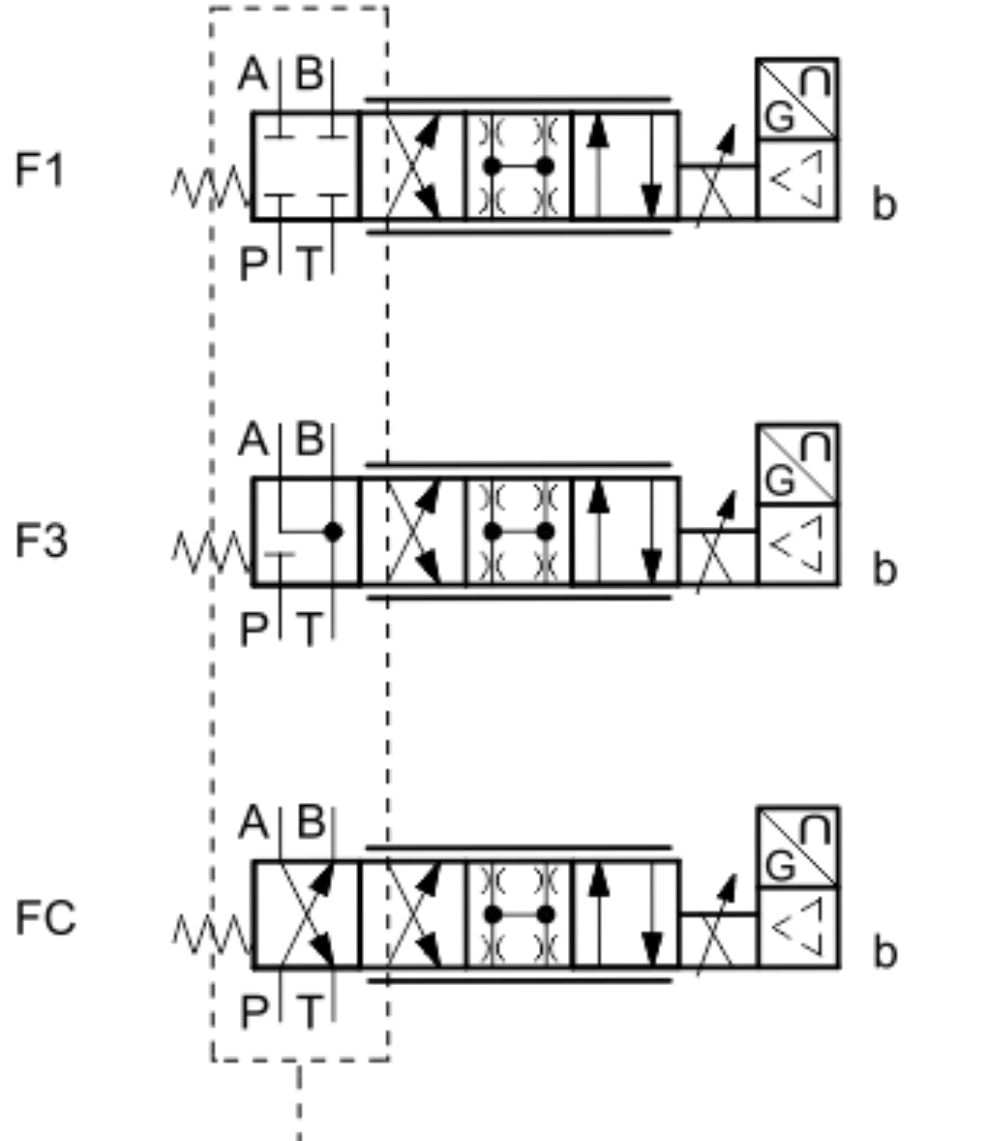

Обозначение на гидравлических схемах:
