BLKV_SP - Специальные гидропанели и гидравлические манифольды

Синергия-Ресурс изготавливает специальные гидропанели, манифольды и корпуса гидравлических блоков по техническим заданиям, гидравлическим схемам и конструкторской документации заказчика.

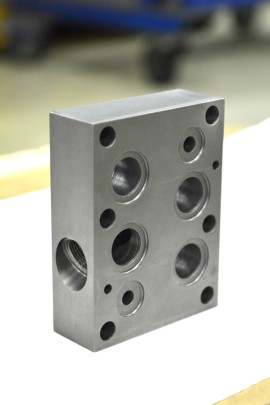

В отличие от гидроблоков в сборе, данное исполнение поставляется без установленной гидроаппаратуры. Заказчик получает готовый корпус с внутренними каналами, присоединительными портами и посадочными местами под предусмотренные проектом клапаны.

Изготовление гидравлических манифольдов по чертежам и ТЗ

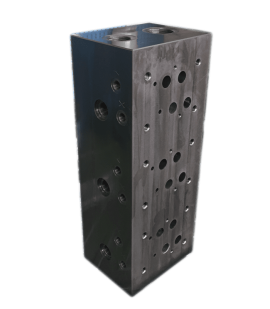

Конструкция гидропанели разрабатывается под конкретную схему движения рабочей жидкости и компоновку оборудования. В корпусе могут быть выполнены напорные, сливные, рабочие, управляющие и дренажные каналы, а также подключения для контрольно-измерительных устройств.

Гидропанели могут предусматривать монтаж:

• картриджных и встраиваемых клапанов;
• логических клапанов;
• гидрораспределителей;
• клапанов давления;
• регуляторов расхода;
• обратных клапанов;
• модульной и плиточной гидроаппаратуры.

Такая конструкция применяется в гидросистемах со сложной внутренней разводкой, повышенными расходами, ограничениями по габаритам или большим количеством гидравлических функций. В частности, специальные манифольды используются в прессовом, металлургическом, энергетическом и другом промышленном оборудовании. Примеры специальных гидроплит и корпусов со сложной системой внутренних каналов, а также варианты применения логических клапанов и секционной компоновки представлены в презентации (кнопка Каталог).

Гидропанели под картриджные и плиточные клапаны

Применение картриджной и плиточной аппаратуры позволяет разместить гидравлические функции непосредственно на корпусе манифольда. Внутренние каналы заменяют часть внешних трубопроводов и соединительных элементов, сокращая количество потенциальных точек утечки. Манифольд без сборки клапанов выбирают, когда заказчик самостоятельно комплектует оборудование, использует собственную спецификацию гидроаппаратуры или планирует выполнять сборку на своей производственной площадке.

Для подготовки расчета могут быть предоставлены:

• габаритный или рабочий чертеж гидропанели;
• принципиальная гидравлическая схема;
• спецификация устанавливаемых клапанов;
• размеры и типы присоединительных портов;
• рабочее давление и расход;
• требования к материалу и обработке поверхности;
• ограничения по габаритам и массе;
• заполненный опросный лист.

При разработке по гидравлической схеме Синергия-Ресурс подготавливает компоновку и конструкторскую документацию. Чертеж гидропанели передается заказчику на согласование до начала изготовления.

Материалы и обработка поверхности

Материал корпуса выбирается с учетом рабочего давления, размеров изделия, массы, условий эксплуатации и требований к коррозионной стойкости.

Для изготовления могут применяться:

• алюминиевые сплавы;
• конструкционные стали;
• низколегированная сталь;
• нержавеющая сталь.

Возможные варианты обработки поверхности:

• окраска;
• фосфатирование;
• цинковое покрытие;
• цинк-никелевое покрытие.

Корпуса гидропанелей изготавливаются на собственной производственной площадке Синергия-Ресурс. После механической обработки выполняются очистка, контроль геометрии и внутренних каналов, а также предусмотренная проектом обработка поверхности.

Срок поставки и гарантия

Срок изготовления составляет от 2 до 12 недель после согласования технического задания, чертежа, материала, обработки поверхности и условий заказа.

Гарантийный период — 24 месяца с момента ввода изделия в эксплуатацию. По запросу может быть предусмотрена расширенная гарантия сроком до 5 лет.

Для гидропанели без установленной аппаратуры не нужно упоминать быстроизнашивающиеся элементы вроде РВД, манометров, фильтроэлементов и баллонов гидроаккумуляторов: они не относятся к предмету этой страницы.
