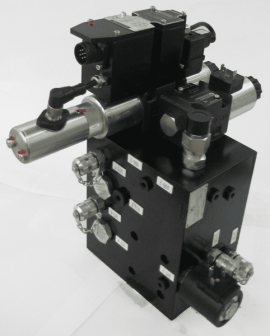

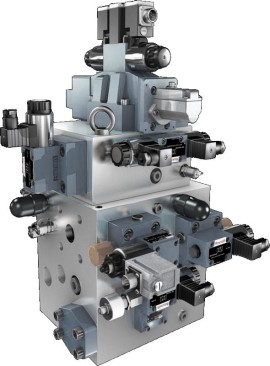

Стандартизированные гидравлические блоки для прессов

Синергия-Ресурс поставляет стандартизированные гидравлические блоки управления в сборе с гидроаппаратурой для вертикальных гидравлических прессов. Линейка включает исполнения с условным проходом от Ду 6 до Ду 32, рассчитанные на разные значения расхода и схемы движения исполнительных цилиндров.

В блоке объединены распределители, дроссели, клапаны и другая регулирующая и направляющая гидроаппаратура, необходимая для выполнения стандартного цикла пресса: быстрого подвода, рабочего хода, выдержки под давлением, декомпрессии, быстрого отвода и остановки. Гидроблок подключается к исполнительным и насосной станции. Основная аппаратура управления уже входит в состав блока, поэтому насосная станция используется как источник подачи рабочей жидкости и не требует дублирования установленных в гидроблоке клапанов.

Гидроблоки управления вертикальными прессами

Стандартизированные исполнения предназначены для построения гидропривода пресса на базе готовой функциональной схемы. Выбор блока зависит от конструкции оборудования, способа выполнения холостого хода, расхода насоса и параметров исполнительных цилиндров.

В состав гидроблока в зависимости от исполнения могут входить:

• основной гидрораспределитель;
• логические клапаны;
• клапаны давления;
• дроссели;
• обратные клапаны;
• элементы запирания;
• предохранительная аппаратура;
• присоединительные элементы.

Монтаж компонентов на общей гидравлической плите сокращает внешнюю трубную обвязку и позволяет подключить к блоку насосную станцию, основной цилиндр и цилиндры холостого хода. Стандартизированная конструкция сокращает объем индивидуального проектирования и позволяет заказать гидроблок из готовой линейки по требуемому расходу, условному проходу и присоединительным параметрам.

Исполнения по типу холостого хода

Синергия-Ресурс предлагает гидроблоки для двух схем работы вертикального пресса: с перемещением подвижной части под собственным весом и с принудительным холостым ходом.

Прессы с холостым ходом под собственным весом

В этой схеме подвижная часть пресса опускается под действием собственного веса. Гидроблок обеспечивает управление рабочим ходом, выдержкой под давлением, декомпрессией и возвратом исполнительного механизма. Линейка включает гидроблоки с основными распределителями Ду 10, Ду 16 и Ду 25, основные блоки управления Ду 25 и Ду 32, а также отдельный предохранительный блок.

Прессы с принудительным холостым ходом

В этой схеме быстрое перемещение подвижной части выполняется отдельными гидроцилиндрами. Гидроблок управляет цилиндрами холостого хода и основным рабочим цилиндром. Предусмотрены исполнения Ду 6, Ду 10 и Ду 16. Максимальный расход насоса в зависимости от типоразмера составляет от 40 до 260 л/мин.

Подбор гидроблока по параметрам пресса

Типоразмер блока выбирают с учетом максимального расхода насоса, расхода в цилиндрах, требуемой скорости перемещения и схемы работы оборудования. Также учитываются:

• рабочее давление;
• тип холостого хода;
• количество исполнительных цилиндров;
• размеры присоединительных каналов;
• параметры наосной станции;
• требуемая последовательность операций

Исполнения с холостым ходом под собственным весом рассчитаны на системы, в которых быстрое опускание подвижной части обеспечивается ее массой. В прессах с принудительным холостым ходом для быстрого перемещения используются отдельные цилиндры, поэтому гидроблок имеет соответствующие каналы подключения и функцию управления этими приводами.

Для подготовки предложения и расчета стоимости необходимо передать параметры пресса, расход насосной станции, размеры цилиндров, требуемый тип холостого хода и схему подключения оборудования.

Цена гидравлического блока для пресса зависит от выбранного типоразмера, состава гидроаппаратуры, расхода, присоединительных каналов и комплектации.

Чтобы заказать гидроблок для вертикального пресса, необходимо выбрать подходящее исполнение по таблице либо направить исходные параметры оборудования специалистам Синергия-Ресурс для технического подбора.

Срок поставки и гарантия

Срок поставки оборудования составляет от 2 до 12 недель после согласования исполнения гидроблока, схемы подключения, спецификации и условий заказа.

Гарантийный период — 24 месяца с момента ввода оборудования в эксплуатацию. По запросу может быть предусмотрена расширенная гарантия сроком до 5 лет. Гарантийные условия на комплектующие и быстроизнашивающиеся элементы определяются составом поставки и эксплуатационной документацией.
